Justerbar palle -racking er den mest anvendte og omkostningseffektive opbevaringsstativ. Det bruges til palleenhedsprodukt. Når det er udstyret med palleunderstøttelse, kan den passe til forskellige pallestørrelser. Med let justerbar strålehøjde passer den til forskellige palleenhedshøjde. I gennemsnit varierer belastningen pr. Niveau fra 500 til 4000 kg. Rackhøjden kunne være så høj som 12 meter pr. Stykke.

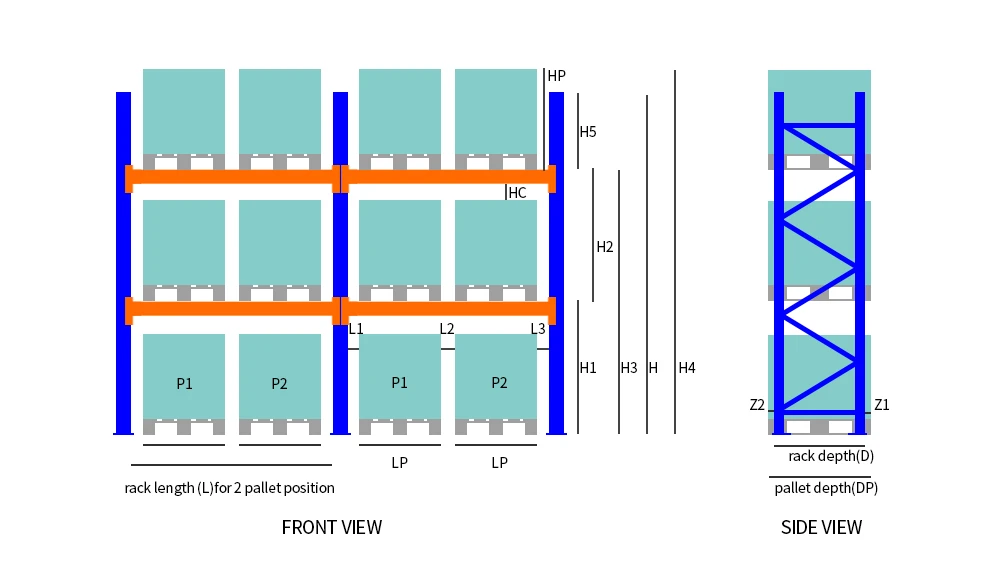

For at designe racksystemet, vil vi være opmærksomme på følgende information:
L: Klar længde mellem to tilstødende lodrette
L1: Afstand fra palleenhedskant til lodret
L2: Afstand mellem to paller
L3: Afstand fra palleenhedskant til lodret
LP: Palle enhedslængde
HP: Palletenhedshøjde
H: rackhøjde
H1: Første stråle niveau top til gulv
H2: Afstand mellem to tilstødende bjælke niveauer
H3: Topstråle niveau til gulv, som vil blive påvirket af gaffeltruckhøjde
H4: Den samlede højde inklusive top palleenhedsbelastning
H5: Klar højde over topstråleniveau
HC: Klar højde mellem palleenheden til bjælkebunden over
Z1: Afstandspalle stikker rack
Z2: Afstandspalle stikker rack
D: rack dybde
DP: Palletdybde

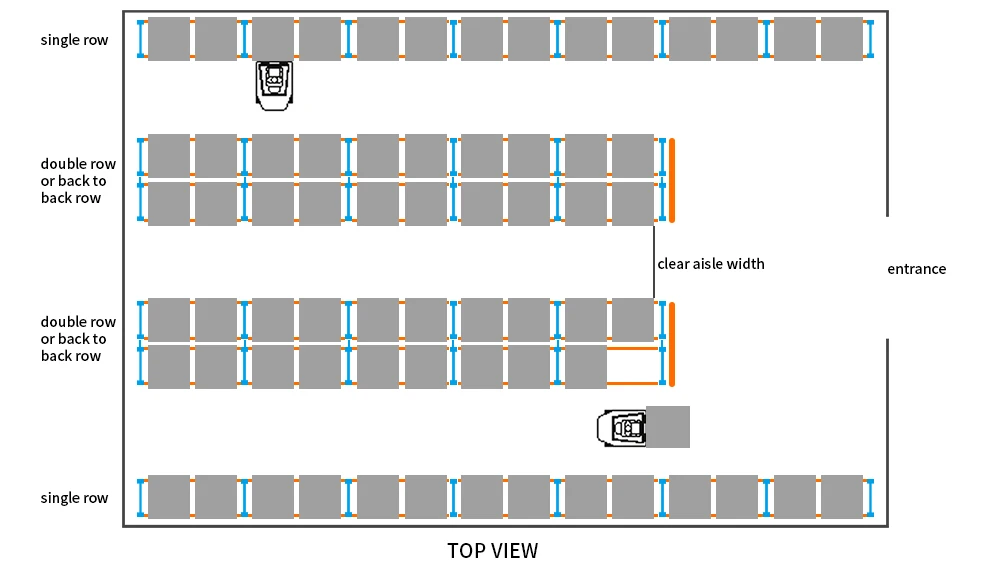

Sammenlignet med meget smalle gangpalle -rack har det brede gangpalle rack brug for mere klar gangbredde, normalt over 3200 mm. Den praktiske gangbredde afhænger af din gaffeltruck og palle -detaljer. Bekræft denne detalje med din gaffeltruckleverandør.
For at imødekomme forskellige krav til belastning og størrelse har vi forskellige lodrette og stråleafsnit til valg. Såsom lodret med størrelse på 80*60 mm, 90*60 mm, 90*68 mm, 100*68 mm, 120*95 mm, 120*135 mm, stråle med størrelse på 80*50 mm, 100*50 mm, 120*50 mm, 130*50 mm, 140*50 mm, 160*50 mm, 180
Strålebelastningstabel:
| Beam Størrelse (MM) | Stråle spanlængde (mm) | |||
| 2300 | 2500 | 2700 | 3600 | |
| belastning pr. parstråle (kg) | ||||
| 80*50*1.5 | 1428 | 1209 | 1036 | 583 |
| 90*50*1.5 | 1909 | 1616 | 1386 | 779 |
| 100*50*1.5 | 2397 | 2028 | 1739 | 978 |
| 110*50*1.5 | 2994 | 2534 | 2173 | 1222 |
| 120*50*1.5 | 3671 | 3107 | 2664 | 1499 |
| 130*50*1.5 | 4287 | 3629 | 3111 | 1750 |
| 140*50*1.5 | 3831 | 2155 | ||
| 160*50*1.5 | 2920 | |||

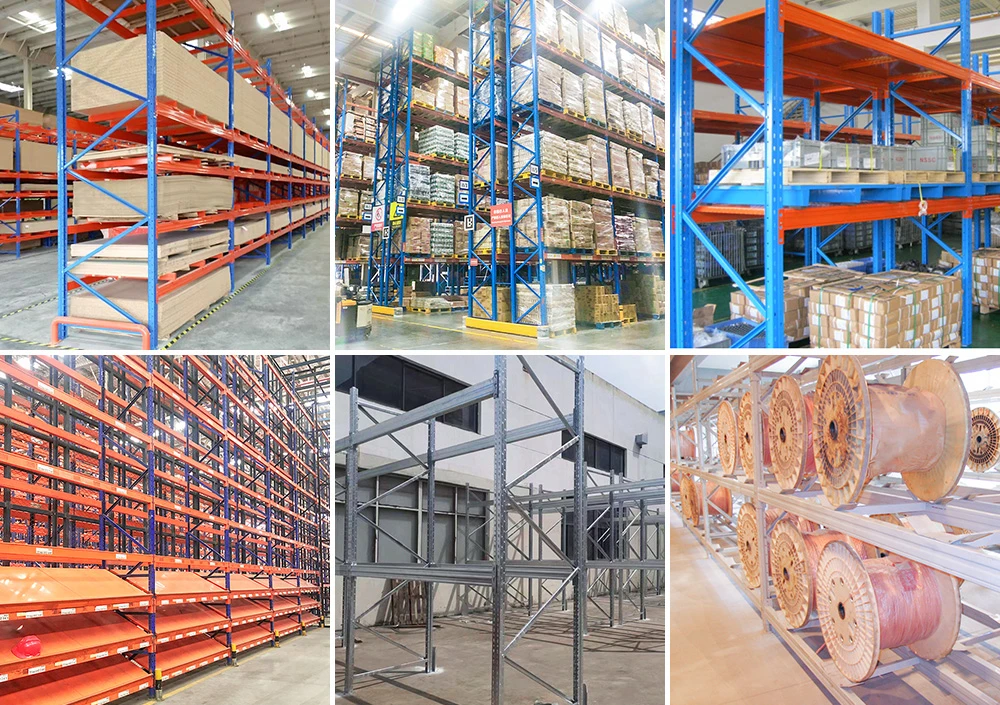

Lave omkostninger og fleksibel opbevaring og afhentning gør racket mest brugt i ordet. Det er velegnet til forskellige opbevaringsformål og situationer.
Fra øverste venstre til øverste højre
Fra nederst til venstre til nederst til højre: Forbindelsesstativ med bundhylde, galvaniseret finish til udendørs opbevaring, til opbevaring af produkt.
